СПД «БИРС Арматура» представляет новинку – затвор поворотный дисковый КПБ

10 августа, 2017 90

Поворотно-дисковые затворы КПБ «БИРС Арматура» с двойным эксцентриситетом предназначены для установки в качестве запорного, запорно-регулирующего устройства на трубопроводах по транспортировке воды, пара, масел, нефтепродуктов и других жидких и газообразных сред неагрессивных по отношению к материалам затвора при температуре от -60 до 470 оС и давлении Ру 4,0 МПа.

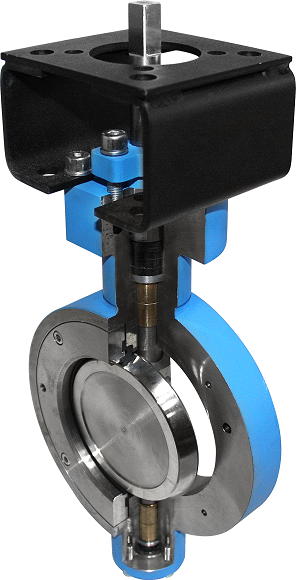

На сегодняшний день предприятие полным циклом изготавливает двухэксцентриковые стальные (в т.ч. 09Г2С и нж) затворы фланцевые и межфланцевые с уплотнением 2 типов (фторопласт и мет/мет) до Ду 200.

Преимущества и конструктивные особенности затворов КПБ:

- цельная конструкция штока обеспечивает минимальный крутящий момент на валу арматуры;

- регулируемая контргайка поддерживает уплотнение вала под необходимым затягом;

- подпрессованные термографитовые кольца обеспечивают герметичность по валу;

- закаленные валы не требуют технического обслуживания;

- соединение диск/вал выполнено без зазора, посредством штифтового соединения;

- соединение седла с корпусом и фланцем выполнено в виде дорожек, что исключает уплотнительный элемент и обеспечивает герметичность;

- бронзовые кольца защищают опоры вала от загрязнения;

- устройство металлического уплотнения в виде подпружиненного металлического кольца обеспечивает вымывание мусора из пары седло-диск при подпадании;

- седло, выполненное в виде лепестковой конструкции, обеспечивает уплотнение при смене направления потока среды в трубопроводе;

- материал седла Inconel обеспечивает исключительную химическую стойкость при температурах до 350 оС;

- применение графитовой вставки между металлическим кольцом и корпусом обеспечивает герметичность конструкции по корпусу;

- замена бронзовых колец на композитные подшипники скольжения улучшило фрикционные свойства и уменьшила моменты на валу;

- упор на корпусе предотвращает проворачивание диска вследствие неправильной эксплуатации.











Характеристики:

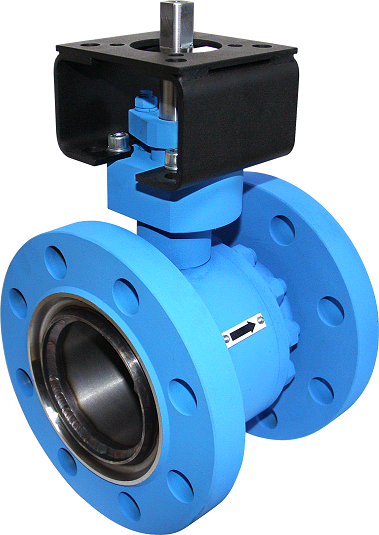

· Присоединение к трубопроводу – фланцевое, межфланцевое.

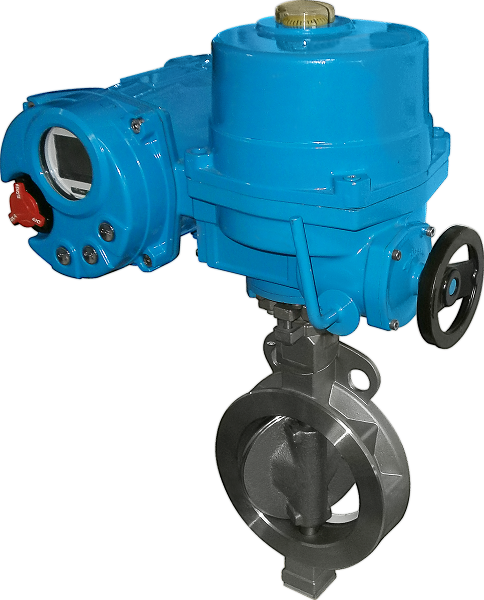

· Управление – ручное, электропривод, пневмопривод.

· Класс герметичности – по ГОСТ 9544-93: А – многослойное металлографитовое уплотнение (для Траб. -60 +450 оС); А – уплотнение Ф4К20 (для Траб. -60 +170 оС); А – уплотнение sealur-500 (для Траб. -60 +400 оС); В – уплотнение нж/нж для Траб. -60 +450 оС).

· DN (мм) – 40 – 250мм;

· PN (МПа) – 4,0.



При заказе необходимо указывать исполнение по присоединению (межфланцевое, фланцевое, приварное), исполнение по уплотнению (фторопластовое, металл по металлу, графитовое, многослойное).

Затворы поворотно-дисковые КПБ можно также заказать в опытную эксплуатацию. Для этого необходимо заполнить форуму обратной связи на сайте производителя с указанием предмета обращения. При передаче на опытную эксплуатацию оформляется акт приема-передачи с указанием срока тестирования (от 6 до 9 месяцев), после завершения которого можно выкупить изделие по цене, действующей на дату оформления акта приема-передачи, или вернуть его предприятию. В обоих случаях оформляется отзыв с обязательным указанием среды, рабочей температуры, рабочего и пикового давления, периода опытной эксплуатации и результатов тестирования.
