Новинки производства «ТермоБрест» 2018 года

28 ноября, 2018 63

Совместное предприятие «ТермоБрест» Общество с ограниченной ответственностью предлагает Вашему вниманию новинку производства - двойные клапаны и мультиблоки номинальными диаметрами DN15…50.

Двойные клапаны отличаются от блоков клапанов, собранных из единичных клапанов, меньшими габаритными размерами на 30%, меньшими суммарным коэффициентом сопротивления (практически в два раза), что значительно увеличивает пропускную способность, меньшими затратами времени на монтаж и обслуживание, обеспечивают возможность организовать в одном корпусе различные сочетания функций:

- отсечной клапан-отсечной клапан (рис. 1);

- отсечной клапан-отсечной клапан с медленным открытием (рис. 2);

- отсечной клапан-трёхпозиционный клапан (режим большой/малый расход) (рис. 3);

- отсечной клапан-ручной регулятор расхода-отсечной клапан (рис. 4);

- отсечной клапан-электромеханический регулятор расхода-отсечной клапан (рис. 5);

Новинки производства «ТермоБрест» 2018 года

Рис. 1

Новинки производства «ТермоБрест» 2018 года

Рис. 2

Новинки производства «ТермоБрест» 2018 года

Рис. 3

Новинки производства «ТермоБрест» 2018 года

Рис. 4

Новинки производства «ТермоБрест» 2018 года

Рис. 5

Основные типоразмеры и характеристики:



Номинальный диаметр, DN

15, 20, 25

32

40, 50

Рабочее давление, бар

DN 15, 20, 25

2, 4, 6

DN 32,(40)

1, 3, 6

DN 40, 50

1, 3, 6

Тип присоединения

фланцевое

муфтовое

Класс герметичности

А

Степень защиты

IP65

IP67

Напряжение питания, В

220

110

24

Время закрытия

не более 1 секунды

Исполнение

общепромышленное

Взрывозащищённое

Ex mc II T4 Gc / II Gb с T4

Климатические исполнения

У3.1

-30…+40 °С

У2

-45…+40 °С

УХЛ2

-60…+40 °С

УХЛ1

-60…+40 °С

Температура рабочей среды

-30…+70 °С

-45…+120 °С

Полный ресурс включений

не менее 1 млн. циклов

Средний срок службы

15 лет

Строительная длина, мм

DN 15, 20, 25

DN 32,(40)

DN 40, 50

180

225

270







Комбинированные газовые блоки (мультиблоки) - это газовая линия (рампа) размещённая в одном корпусе (рис. 7). Основное применение газовых блоков - это контроль и регулирование подачи газовых сред в газовых горелках, газовых котлах, плавильных печах и в других газорасходных устройствах. Комбинированные газовые блоки могут включать в себя следующие устройства:

- сетчатый фильтр;

- датчик реле минимального/максимального давления, механического или электрического типов;

- два последовательных автоматических отсечных клапана (быстро или медленно открывающегося исполнения);

- регулятор расхода газа (ручной или электромеханический);

- перепускной (байпасный) клапан, используемый для контроля герметичности затворов.

Новинки производства «ТермоБрест» 2018 года

Рис. 6

Новинки производства «ТермоБрест» 2018 года

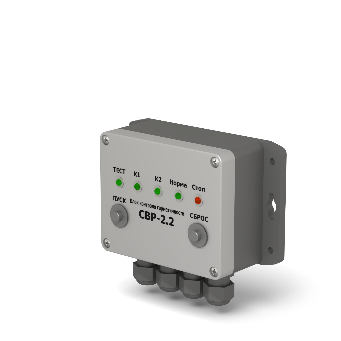

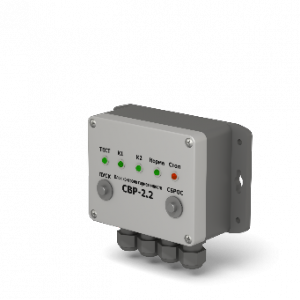

Рис. 7

Дополнительно комбинированные газовые блоки могут быть укомплектованы:

- регуляторами-стабилизаторами давления газа,

- датчиками положения затворов,

- клапаном запальной горелки,

- клапаном свечи безопасности,

- блоком контроля герметичности (Рис. 7), который обеспечивает проверку герметичности всех элементов мультиблока в автоматическом режиме,

- электроприводами регулятора расхода различных типов производства Siemens, Belimo, Regada.

 Основные типоразмеры и характеристики:



Номинальный диаметр, DN

15, 20, 25

32,(40)

40, 50

Рабочее давление, бар

DN 15, 20, 25

2, 4, 6

DN 32

1, 3, 6

DN 40, 50

1, 3, 6

Тип присоединения

фланцевое

муфтовое

Класс герметичности

А

Степень защиты

IP65

IP67

Напряжение питания, В

220

110

24

Время закрытия

не более 1 секунды

Исполнение

общепромышленное

Взрывозащищённое

Ex mc II T4 Gc / II Gb с T4

Климатические исполнения

У3.1

-30…+40 °С

У2

-45…+40 °С

УХЛ2

-60…+40 °С

УХЛ1

-60…+40 °С

Температура рабочей среды

-30…+70 °С

-45…+120 °С

Полный ресурс включений

не менее 1 млн. циклов

Средний срок службы

15 лет

Строительная длина, мм

DN 15, 20, 25

DN 32,(40)

DN 40, 50

180

225

270



Двойные клапаны и комбинированные мультиблоки имеют ряд преимуществ перед импортными аналогами как по техническим характеристикам, так и по стоимости (прайс-лист с. 47-48 корпоративного сайта https://termobrest.ru).

Большое количество исполнений и опций обеспечивает возможность применения данных устройств в составе теплотехнического оборудования любой сложности.

СП «ТЕРМОБРЕСТ» ООО - компания с мощным научно-техническим потенциалом и многолетним опытом разработки и производства газовой трубопроводной арматуры и компонентов дистанционной автоматики, которая используется для обеспечения безопасности и регулирования энергетических установок промышленного и бытового назначения в системах газоснабжения и газопотребления.

По материалам пресс-службы СП «ТЕРМОБРЕСТ» ООО
