Тимошин Е.С., инженер-конструктор ООО "Новгородский ГИАП", Великий Новгород
При проектировании технологических трубопроводов не редко приходится сталкиваться с необходимостью последовательной установки двух и более единиц трубопроводной арматуры друг за другом (н.п. пара регулирующий автоматический клапан – ручная запорная арматура, запорная арматура – обратный клапан и пр.). В случае использования фланцевой арматуры с исполнением уплотнительных поверхностей фланцев А и В (плоскость и соединительный выступ) по ГОСТ Р 54432-2011 имеется возможность соединения арматуры непосредственно между собой, что экономит место на трубопроводе. При необходимости же применения арматуры с уплотнительными поверхностями фланцев выступ-впадина или шип-паз (вещества группы В при давлении 2,5-6,3 МПа; кислоты и щелочи; ВОТ; фреон, аммиак, водород; вакуумные трубопроводы и пр.) фланец арматуры, как правило, изготавливается исполнения F (впадина) или D, M (паз) для облегчения конструкции корпуса арматуры. В этом случае между фланцами арматуры устанавливается катушка с двумя фланцами исполнения уплотнительной поверхности Е (выступ) или С, L (шип). Длина катушки определяется проектировщиком и не может быть короче минимального расстояния между сварными швами, регламентируемого правилами. Зачастую, при необходимости размещения арматуры на трубопроводе в стесненных условиях (н.п. на существующем оборудовании при необходимости реконструкции) установка данной катушки затруднительная или даже вовсе невозможна без изменения геометрии трубопровода путем установки дополнительных поворотов, что само по себе приводит к лишнему расходу материалов и загруженности рабочего пространства.

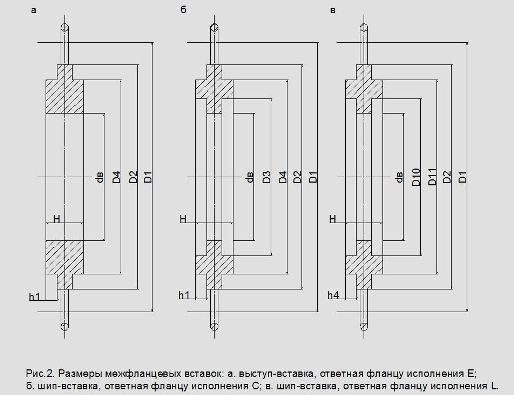

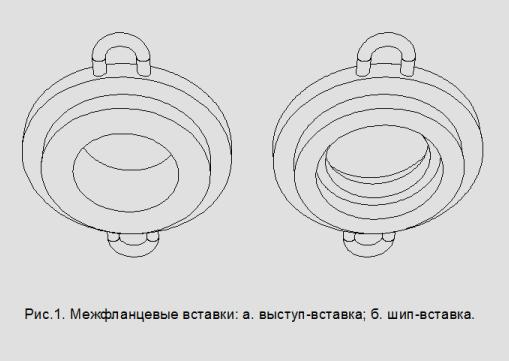

С целью сокращения линейной длины подобных узлов, сотрудниками нашего проектного института было предложено использование для соединения двух единиц трубопроводной арматуры с исполнением уплотнительной поверхности фланцев впадина или паз вместо катушки соединительную межфланцевую вставку, представляющую собой металлическое кольцо с конфигурацией боковых поверхностей соответствующей профилю выступ или шип соответственно (Рис.1). Данное кольцо, условно названное выступ - вставкой или шип - вставкой, с парой прокладок зажимается между фланцами арматур, боковые ушки служат для удобства установки вставки. Размеры (Рис.2) h1, h4, dВ, D1, D2, D3, D4, D10, D11 при изготовление вставок принимаются соответствующими аналогичным размерам по ГОСТ Р 54432-2011, пп.5.1, 5.2, 6.1, 6.2, Н определяется конструктивным расчетом. В случае, если расчет нагрузок показывает необходимость установки опоры между трубопроводной арматурой, данную опору (или подвеску) можно закрепить непосредственно к межфланцевой вставке.
Преимущество применения данных вставок заключается в сокращении ли-нейных размеров участка трубопровода, на котором необходимо установить арматурную пару. Ввиду того, что вставка зажимается непосредственно между фланцами арматуры, появляется возможность отказа от ответных фланцев, по одному на каждую единицу трубопроводной арматуры, а так же от одного комплекта крепежа. К недостаткам можно отнести дополнительные трудозатраты на конструктивный расчет вставки, ее изготовление, необходимость применения крепежа большей длины и повышенные требования к квалификации слесаря при установке во избежание перекосов.
Великий Новгород, декабрь 2014 года
