Егошин А.В., начальник конструкторского отдела ОАО «ТатНИПИнефтемаш», г. Казань
Одним из перспективных направлений в управлении технологическим процессом «заводнения» нефтяного месторождения является управление режимами закачки воды в нагнетательные скважины системы ППД с помощью регуляторов расхода, устанавливаемых на устье нагнетательных скважин либо водоводах блоков напорной гребенки кустовой насосной станции.
В период с 2011 по 2014 годы специалистами ОАО «ТатНИИнефтемаш», (по заданию ОАО «Татнефть») были разработаны и изготовлены (с привлечением производственных мощностей ООО «Паскаль», г. Чистополь) регуляторы расхода пружинного типа РРЖН (с внутренним обратным клапаном) и 1РРЖН (без внутреннего обратного клапана).
Регуляторы расхода предназначены для регулирования объемов закачиваемой воды непосредственно в линию на нагнетательных трубопроводах систем ППД, а также на отводах блоков напорных гребенок типа БГ с давлением до 21 МПа, при этом диапазон регулирования расхода находится в пределах от 10 до 250 м3/сутки и определяется диаметром отверстия сменных диафрагм, использование которых позволяет одновременно обеспечивать точную регулировку рас-хода и простоту эксплуатации.
Данные регуляторы получили более высокую оценку в системе ППД на объектах ОАО «Татнефть» по сравнению с регуляторами расхода «FS200» производства фирмы Smith (США). Регуляторы расхода обоих производителей предназначены для регулирования объемов закачи-ваемой воды в линии на нагнетательных трубопроводах системы ППД, а также на отводах блоков напорных гребенок с давлением до 21 МПа.
Как показала промысловая эксплуатация регуляторов расхода (не зависимо от места их установки), они позволяют избежать избыточной закачки воды в пласты, что даёт экономию средства на очистку воды и её непроизводительную закачку. В сравнении со штуцерными за-движками регуляторы расхода стабильнее поддерживают расход на заданном уровне при увели-чении давления в водоводе. Применение регуляторов расхода позволяет минимизировать избы-точную (непроизводительную) закачку воды в нагнетательные скважины при плановых либо аварийных остановках закачки воды в отдельные нагнетательные скважины, либо водоводы КНС, с использованием минимально необходимого количества регуляторов расхода и оптимального их размещения на водоводах и устьях высокоприемистых нагнетательных скважин при незначительных затратах на монтаж регуляторов расхода.
Экономический эффект достигается за счет простоты конструкции регулятора расхода, что позволяет сократить количество проверок работы регулятора и снизить затраты на приобре-тение дорогостоящих запасных частей и материалов. Наличие наземного регулятора расхода от-меняет необходимость применения штуцерной задвижки, расходомера и игольчатого клапана.
Технические характеристики наземных регуляторов расхода жидкости РРЖН и 1РРЖН:
1. Условный проход регулятора DN, мм ………………………………… 50;
2. Рабочее давление, МПа, не более ……………………………………. 21;
3. Рабочая среда – вода пресная, вода сточная с содержанием H2S не более 3 %,
CO2 не более 4 %, механических примесей не более 80 мг/л,
нефтепродуктов не более 150 мг/л;
4. Диаметры проходных сечений сменных штуцеров …………... 5, 7, 9, 11;
5. Расход, м3/сут …………………………………………………..…. 30 – 350;
6. Температура, не более, ºС ……………………………….……………… 70;
7. Погрешность при поддержании заданного давления, % …………… ± 10;
8. Масса регулятора, не более, кг …………………………………………. 50.

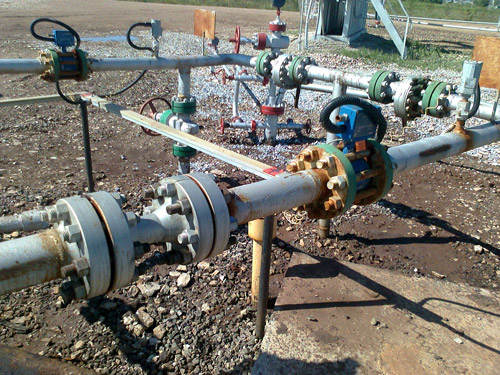

Рис.1 Регулятор расхода жидкости наземный РРЖН (с обратным клапаном)

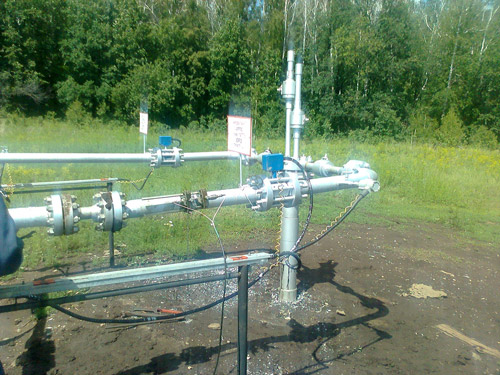

Рис.2 Регулятор расхода жидкости наземный 1РРЖН

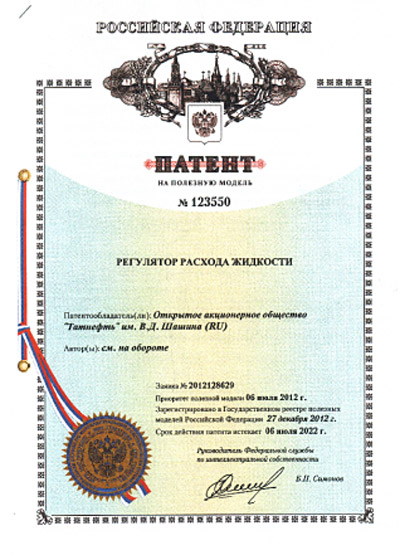

Рис.3 Патент на полезную модель регулятора расхода жидкости
