Последовательное обновление нормативных документов в системе газораспределения и газопотребления направлено на совершенствование всех процессов, включая разработку и изготовление качественного газового оборудования, отвечающего всем современным требованиям по его надежности и долговечности. Поэтому специалисты завода «Газпроммаш», активно создавая новые изделия, востребованные сегодня на рынке промышленного газового оборудования, попутно вынуждены заниматься модернизацией пользующихся устойчивым спросом, но несколько устаревших модификаций. Такие работы приходится вести за счет собственных средств. Однако, в условиях нынешней конкуренции, без затрат на совершенствование продукции, невозможно в течение длительного времени поддерживать постоянный интерес заказчиков к выпускаемой заводом продукции и, тем более, привлекать новых потребителей.
Как показывает практика, некоторые хорошо известные еще с прошлого века конструктивные недостатки отдельных устройств, детально описанные в технической литературе, «кочуют» из изделия в изделие, повторяясь в продукции разных производителей. Например, в большинстве отечественных предохранительных сбросных клапанов все создаваемое усилие прикладывается непосредственно к уплотняющему элементу, что вызывает прилипание подвижной части клапана, для преодоления которого требуется дополнительная сила. Направляющие элементы клапана зачастую подвергаются атмосферным воздействиям, также способствующим «залипанию». Кроме того, в отличие от зарубежных аналогов, практически во всех мембранных ПСК, выпускаемых в России, наблюдается негерметичность затвора при снижении давления газа (после срабатывания клапана) до заданного значения, что приводит к непроизводительным потерям газа.
В новых конструкциях сбросных клапанов, разработанных и изготавливаемых на заводе «Газпроммаш», подобные недостатки полностью отсутствуют. К уплотнителю прикладывается только оптимальное усилие, необходимое для герметизации, а усилие пружины, обеспечивающее срабатывание клапана, воспринимается другими элементами конструкции. Направляющие, определяющие положение клапана, размещены внутри корпуса и не подвержены внешнему загрязнению. Предохранительные клапаны ПСК-50 устанавливаются в новые прямоходовые корпуса, которые гораздо удобнее прежних для встраивания клапанов в газовую обвязку ГРП. Помимо этого, усовершенствованная конструкция обеспечивает монтаж клапана «пружиной вверх», существенно повышая надежность работы устройства за счет снижения загрязнений в результате атмосферных воздействий. А проблема надежного закрытия затвора с гарантированной герметизацией решена созданием дополнительного усилия (так называемого «внутреннего импульса») после срабатывания предохранительного устройства.

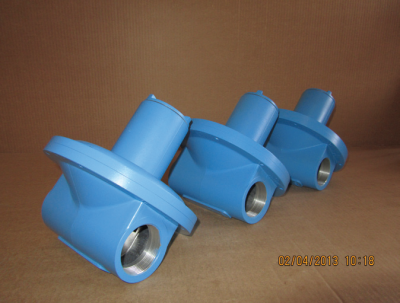

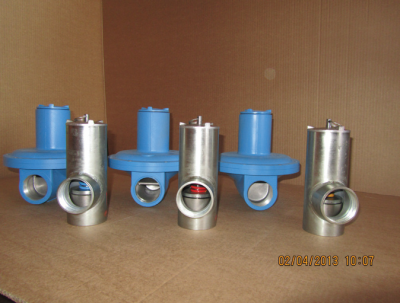

Предохранительные сбросные клапаны ПСК 50
Не менее эффективно доработаны запорные предохранительные клапаны производства завода «Газпроммаш». В соответствии с современными требованиями нормативных документов, выполнено закрытое исполнение механизма срабатывания предохранительного запорного клапана, исключающее возможность получения травмы при техническом обслуживании изделия, а также повышающее надежность работы за счет снижения износа уплотняющего элемента.
С учетом европейских требований, конструкция клапана дополнена устройством для ручного закрывания клапана в экстренных случаях. Дополнительно вводится устройство проверки работоспособности при неполном ходе клапана, позволяющее контролировать работоспособность клапана без прекращения подачи газа потребителю. Это устройство, кроме того, упрощает процедуру первоначальной настройки и запуска в работу регулятора давления газа, в сочетании с которым используется данный предохранительный клапан.

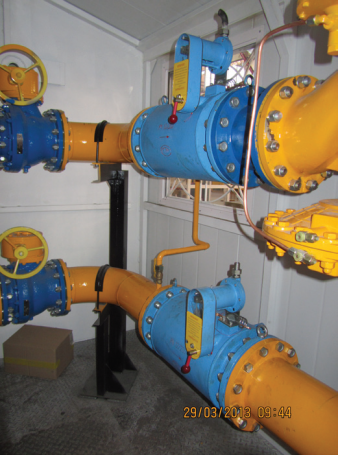

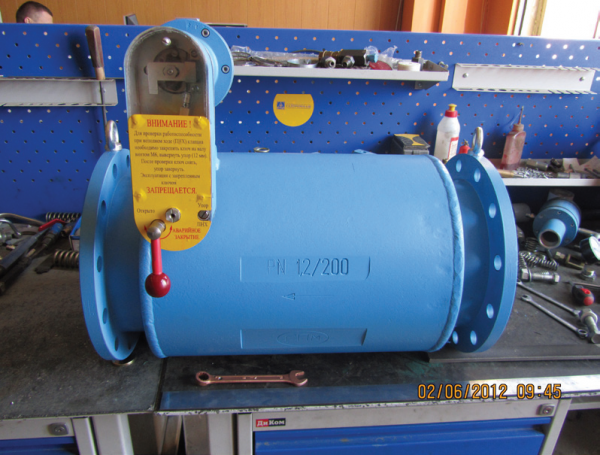

Предохранительный запорный клапан КПЗ 200В
В большинстве отечественных предохранительных клапанов приведение механизма срабатывания в исходное положение производится вручную. Данная манипуляция, кроме прочих неудобств, в реальных условиях экс-плуатации влечет за собой изменение рабочего давления в защищаемой сети. Поэтому в модернизированную конструкцию предохранительного запорного клапана специалистами завода «Газпроммаш» введено устройство, приводящее клапан в исходное рабочее положение автоматически.

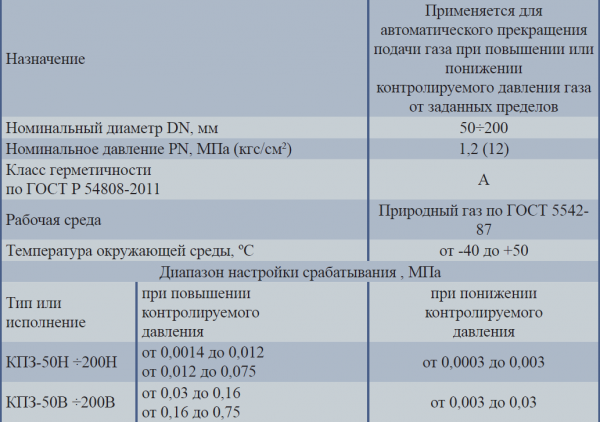

Технические характеристики КПЗ

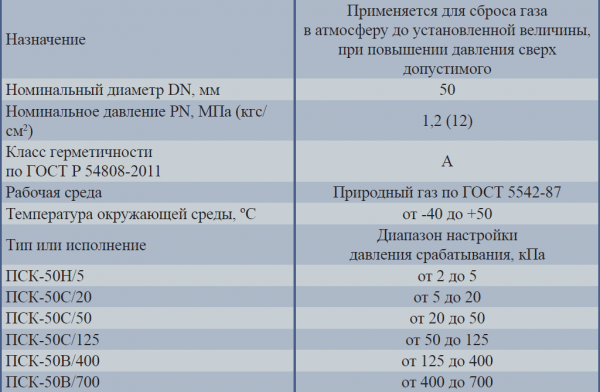

Технические характеристики ПСК

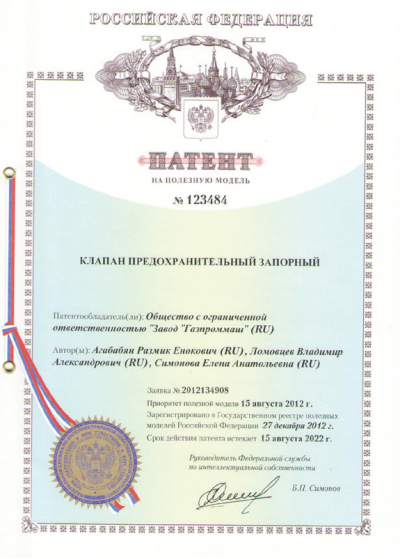

Технические решения, используемые в конструкции КПЗ, выпускаемых заводом «Газпроммаш» защищены патентами РФ №123484 и № 124939.
Основные принципиальные решения, описанные выше, успешно применены также в модернизированных регуляторах давления газа со встроенными предохранительными клапанами нового исполнения, что фактически означает появление нового поколения регуляторов давления газа для газораспределительного и газопотребляющего оборудования.

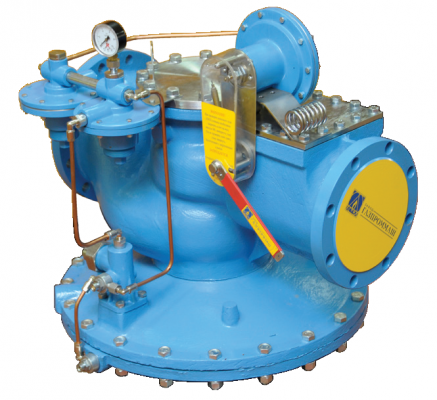

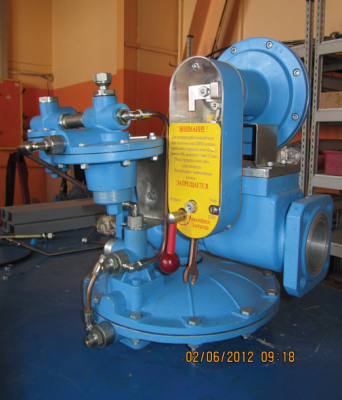

Регуляторы давления газа РДГ 50Н и РДГ 150/200Н нового поколения
