Новые разработки Курского ОАО "Прибор"
С.В. ПЕЧЁНЫХ, главный конструктор по гражданской продукции, доцент, к.т.н., г. Курск

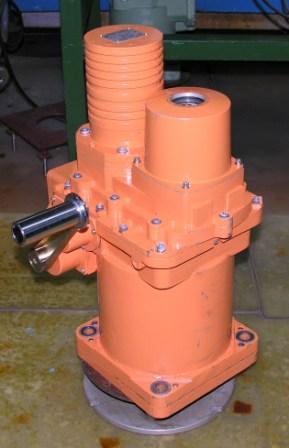

Наряду с совершенствованием своей основной продукции – авиационных приборов, Курское ОАО «Прибор» в 2012 году провело модернизацию ряда выпускаемых изделий электроприводной тематики, применяемых для автоматизации технологических процессов, использующих трубопроводную арматуру: разработан унифицированный взрывозащищенный однооборотный электромеханизм МЗОВУ-(500-1600), а также разработан значительно усовершенствованный блок управления быстрозапорным приводом – БУП-М.Унифицированный электромеханизм МЗОВУ-(500-1600) удовлетворяет требованиям нормативных документов, касающихся электроприводов и электрических исполнительных механизмов (ЭИМ) для трубопроводной арматуры. В зависимости от параметров, указанных в заказе потребителя, электромеханизм может быть настроен на заводе-изготовителе на величину номинального крутящего момента 500, 1000 или 1600 Нм, может изготавливаться как запорный, так же и как запорно-регулирующий с резистором положения либо с датчиком унифицированного токового сигнала 4-20 мА. Электромеханизм может быть настроен на величину полного хода 60, 90, 120, 270 градусов.
Концевые, путевые и моментные выключатели электромеханизма имеют раздельные выходы замыкающих и размыкающих контактов. Токовый датчик электромеханизма не имеет подстроечных резисторов, калибруется за один проход выходного вала электромеханизма из положения ЗАКРЫТО в положение ОТКРЫТО путем нажатия на кнопку на плате токового датчика. Модуль питания токового датчика встроен в электромеханизм.На электромеханизм имеется Сертификат о взрывозащищенности и Разрешение Ростехнадзора на применение.

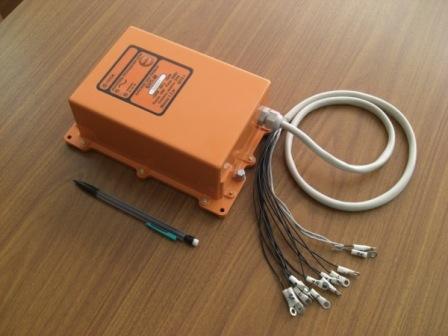

Разработанный блок управления быстрозапорным электроприводом – БУП-М выполняет функции двух блоков более ранней разработки – блока БУПУ и блока БАЗ-01М, используемых в комплекте с быстрозапорным электромеханизмом типа МБО (или МБОВ) производства Курского ОАО «Прибор». За счет применения более совершенных элементной базы и методов формирования сигналов управления выполнена минимизация габаритных размеров электронных плат, что позволило выполнить блок БУП-М, обладающий функциями двух блоков, в корпусе одного блока БУПУ. Схема подключения блока БУП-М полностью совпадает со схемой подключения блока БУПУ. Два вышеуказанных обстоятельства позволяют при необходимости легко произвести замену блоков управления быстрозапорным электроприводом в эксплуатирующей организации.
Блок БУП-М позволяет путем нажатия кнопки «Выбор» на его лицевой панели произвести настройку необходимой реакции блока управления приводом на пропадание более чем на 3 секунды напряжения питающей сети, а именно:
а) отсутствие реакции;
б) срабатывание быстрозапорного электромеханизма при пропадании напряжения:
- только в сети переменного тока;
- только в сети постоянного тока;
- хотя бы в одной сети (переменного или постоянного тока).
Более подробная информация о вышеуказанных изделиях имеется на сайте
http://www.privod-pribor.ru.
Курск, июль 2013 года
