Трубопроводные системы являются потенциальным источником повышенной опасности для окружающей среды и человека. Следствием разрушения участков трубопроводов являются многомиллионные убытки, включающие: восстановление аварийного участка системы, очищение от разлива продуктов окружающей среды, выплату компенсаций и неустоек потребителям, недополучившим в оговоренные сроки установленные объемы транспортируемых продуктов. Поэтому к сборочным единицам трубопроводов (отводы, переходы, тройники, заглушки) предъявляют повышенные требования по качеству. Потребителям необходимо уделять значительное внимание не только авторитету завода-изготовителя и его «арсеналу» разрешительной документации, но и в тандеме с проектными организациями владеть необходимым комплексом знаний для грамотного формирования заказа с учётом особенностей технических параметров данных изделий.

Детали трубопроводов бесшовные из стали включают в свой состав:

1.Отводы — детали, предназначенные для плавного изменения направления трубопровода (ГОСТ 17375-01, ГОСТ 30753-01), см. рис.1.



Рис.1. Отвод стальной ГОСТ 17375-01 (ГОСТ 30753-01)

2.Переходы — детали, предназначенные для плавного изменения диаметра трубопровода (ГОСТ 17378-01), см. рис. 2.



Рис.2.Переход стальной ГОСТ 17378-01

3.Тройники — детали, предназначенные для присоединения к магистральному трубопроводу боковых ответвлений (ГОСТ 17376-01), см. рис.3.



Рис.3.Тройник стальной ГОСТ 17376-01

4.Заглушки эллиптические —детали, применяемые для перекрытия потока рабочей среды на торцевых отверстиях трубопровода (ГОСТ 17379-01), см. рис. 4.



Рис.4.Заглушка эллиптическая стальная ГОСТ 17379-01

Классификация, основные параметры и размеры

Детали трубопроводов бесшовные приварные из стали классифицируют по типам, условиям применения и маркам стали (см. схему 1).

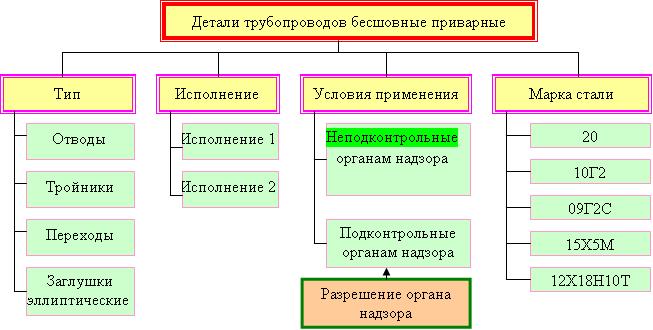

Схема 1. Классификация деталей трубопроводов бесшовных приварных
